五軸立式綜合加工中心機

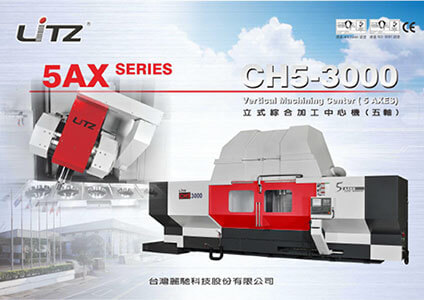

五軸立式綜合加工中心機 CH5-3000
五軸立式綜合加工中心機
CH5-3000
行程
X 軸行程 ( 工作台左右 ) mm 3000
Y 軸行程 ( 立柱前後 ) mm 1000
Z 軸行程 ( 主軸頭上下 ) mm 750
A 軸行程 (主軸前後角度 ) 度 -40 ~ +40
B 軸行程 (主軸左右角度 ) 度 -40 ~ +40
主軸鼻端至工作台面 mm 100 - 850
工作台
工作台面積 mm 3250 x 800
工作台 T 型槽 ( 槽 x 寬 x 中心距 ) mm 5 x 18 x 150
工作台高度 mm 1075
工作台最大荷重 kg 3000
主軸
主軸最高轉速 RPM 12000
主軸端孔斜度   7/24 Taper , No.50
主軸夾刀力 KN 18
進給
X / Y / Z 軸快速位移 M/min 15 / 12 / 10
切削進給 mm / min 1 - 8000
手動進給 mm / min 1260
自動換刀裝置 ( ATC )
刀柄型式   ISO 50 或 BT-50
刀具儲存容量 只 32
最大刀具直徑 ( 鄰近無刀具 ) mm 250
刀具最大長度 mm 350
刀具最大重量 kg 20
刀具交換方式   ARM
馬達
主軸馬達 ( 連續 / 30 分鐘定格 ) KW 25 / 30
X / Y / Z 軸馬達 KW 4 / 4 / 9
動力供給
電力需求 KVA 45
系統空壓源 kg / cm2 6
油 / 水箱容量
切削液系統容量 L 400
油壓系統容量 L 60
潤滑系統容量 L 4
控制器系統
FANUC   31i-B5
機械尺寸
機械高度 mm 3778
佔地面積 mm 7410 x 5360
機械重量 kg 28000
  • 標準配備
  • 選用配備
  • 需洽詢
  • 標準配備
    • 警示燈 / 工作燈
    • 空氣乾燥機
    • 地基墊塊
    • 螺旋式排屑器 ( 4具 )
    • 工具箱
    • Z軸氮氣平衡系統
    • 機台油水分離系統
    • 安全門裝置
    • 圓盤式油水分離機
    • 主軸油冷卻系統
    • 鐵屑輸送機 + 蓄屑車
  • 選擇配備
    • 海德漢光學尺系統
    • 主軸中心出水系統
    • 工作量測系統
    • 刀長量測系統
    • 刀具破損檢知裝置
    • 切削液冷卻系統
    • 油霧回收系統
    • 機頂護罩
